管の材質・サイズ・曲げRとさまざまな条件から曲げ方法を選択します。
弊社では3タイプの曲げ加工機を保有しており、あらゆる用途のパイプに対応しております。

曲げ加工機の特徴

それぞれの特徴を持つ曲げ加工機は、さまざまな形状の製品に対応しております。
 a. 自由自在の曲げRで加工でき、コイル形状の連続曲げ加工が可能です。
 b. ガス炉で加熱されたパイプを、特殊な金型とプレス機で1DR~0.5DRの極小R曲げ加工が可能です。
 c. 高精度の寸法制御と特殊設備を取り付ける事で楕円化率・肉厚減少率を最小限に抑える事が可能です。
  三次元曲げ加工や連続曲げ加工が可能です。
  特殊な金型に取り替える事で薄肉から厚肉の管まで、小さな曲げ半径で加工が可能です。

保有している曲げ加工機は下記の3種に分類されます。
 a. ロール式      (1基保有)・・・・ロールベンダ
 b. 圧縮曲げ方式    (1基保有)・・・・サイジング装置
 c. ロータリードロー方式(6基保有)・・・・パイプベンダ








曲げ加工に伴う変形

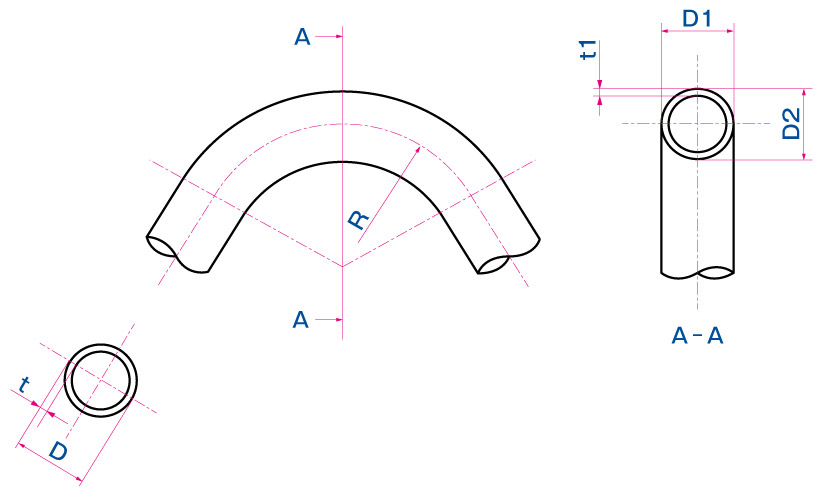

曲げ加工を行うと管外径は変形するため、その変化量を楕円化率、肉厚減少率で算出します。

D:呼び外径
t:呼び厚さ又は実際厚さ
R:曲げ半径
D1:曲げ部長径側外径
D2:曲げ部短径側外径
t1:曲げ部最小厚さ

 楕円化率  =( D1 – D2 )/ D × 100%
肉厚減少率  =( t – t1 )t / × 100%
